O que é anti-ilhamento?

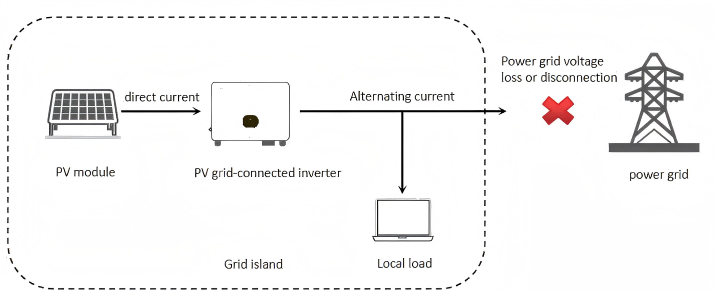

O anti-ilhamento é um recurso de segurança crítico em sistemas solares fotovoltaicos conectados à rede, que impede que o sistema continue a fornecer energia para uma seção da rede local quando a rede elétrica principal falha ou é desconectada. "ilha" refere-se a uma porção isolada da rede que permanece energizada pelo sistema solar, representando sérios riscos:

1. Risco de segurança – Trabalhadores da concessionária que consertam a rede podem sofrer choques elétricos se o sistema solar continuar fornecendo energia.

2. Danos ao equipamento – Flutuações de tensão e frequência em um sistema ilhado podem danificar cargas ou inversores conectados.

3. Problemas de restauração da rede – A geração descontrolada de energia pode interferir na reconexão da rede.

Como os painéis solares evitam o ilhamento?

Desde painéis solares Por si só, não conseguem evitar o ilhamento, mas inversores e dispositivos de proteção implementam medidas anti-ilhamento. Os principais métodos incluem:

1. Anti-ilhamento passivo

Detecta condições anormais da rede sem injetar perturbações:

Proteção contra sub/sobretensão (UV/OV) e sub/sobrefrequência (UF/OF)

Se a rede falhar, o inversor monitora os desvios de tensão (±10%) e frequência (±0,5 Hz) e desliga se os limites forem excedidos.

Detecção de salto de fase

Uma mudança repentina de fase na saída do inversor indica perda de energia na rede, provocando desligamento.

2. Anti-ilhamento ativo

O inversor perturba ativamente a rede para detectar condições de ilhamento:

Desvio de frequência ativa (AFD)

O inversor desloca ligeiramente sua frequência de saída. Se a rede estiver presente, ele estabiliza a frequência; se a rede estiver desconectada, a frequência oscila até o inversor desarmar.

Medição de Impedância

O inversor monitora as alterações na impedância da rede: se a rede for desconectada, a impedância aumenta significativamente, acionando a proteção.

3. Anti-ilhamento baseado em comunicação

Utiliza comunicação por linha de energia (PLC) ou sinais sem fio para manter a sincronização com a rede. Se a comunicação for perdida, o inversor desliga (comum em usinas fotovoltaicas de grande porte).

4. Dispositivos de proteção de hardware

Disjuntores de circuito de falha de arco (AFCI) – detectam condições de ilhamento e desconectam o sistema.

Relés de proteção – Trabalham com sensores de tensão/frequência para forçar a desconexão.
